固態繼電器的主要問題
固態繼電器的主要問題
固態繼電器開路且負載端有電壓時，輸出端會有一定的漏電流，在使用或設計時應注意防止觸電。固態繼電器失效更換時，應盡量選用原型號或技術參數完全相同的產品，以便與原應用線路匹配，保證系統的可靠工作。
過熱
SSR在導通時，元件將承受P=V（管壓降）×I（負載）的耗散功率，其中V有效值和I有效值分別為飽和壓降和工作電流的有效值。固態繼電器的負載能力受環境溫度和自身溫升的影響較大，需依據實際工作環境條件，嚴格參照額定工作電流時允許的外殼溫升（75℃），合理選用散熱器尺寸或降低電流使用，在安裝使用過程中，應保證其有良好的散熱條件，否則將因過熱引起失控，甚至造成產品損壞。
一般而言，10A以下，可采用散熱條件良好的儀器底板，額定工作電流在10A以上的產品應配散熱器，30A以下，采用自然風冷，連續負載電流大于30A時，需采用儀器風扇強制風冷，100A以上的產品應配散熱器加風扇強冷。在安裝時應注意繼電器底部與散熱器的良好接觸 ，并考慮涂適量導熱硅脂以達到最佳散熱效果。如繼電器長期工作在高溫狀態下（40℃~80℃）時，用戶可根據廠家提供的最大輸出電流與環境溫度曲線數據，考慮降額使用來保證正常工作。
固態繼電器發熱原因：
固態繼電器即在正常工作的時候，在其內部芯片上存在一定的功率損耗，這個損耗功率主要由固態繼電器輸出電壓降與負載電流乘積決定，以發熱的形式消耗掉。因此散熱的好壞直接影響到固態繼電器工作的可靠性，優良的熱學設計可避免由于散熱不良造成的失敗和損壞。
過流過壓

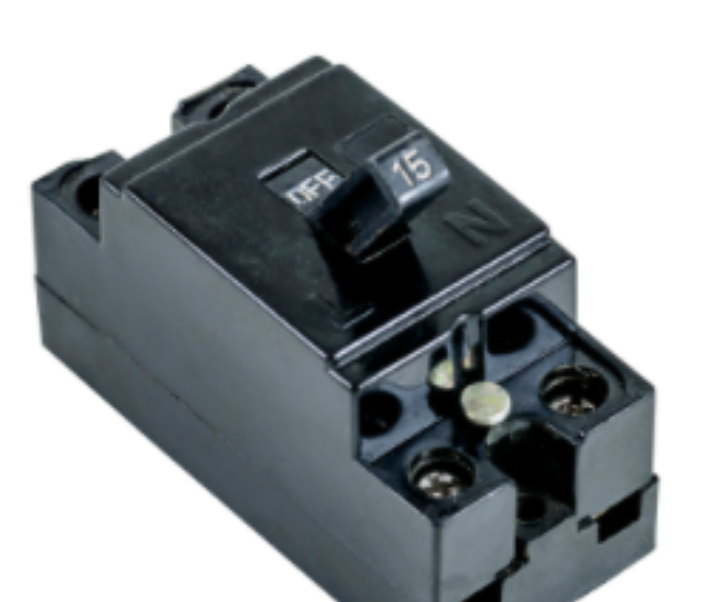

在繼電器使用時，因過流和負載短路會造成SSR固態繼電器內部輸出可控硅永久損壞，可考慮在控制回路中增加快速熔斷器和空氣開關予以保護型（選擇繼電器應選擇產品輸出保護，內置壓敏電阻吸收回路和RC緩沖器，可吸收浪涌電壓和提高dv/dt耐量）；快速熔斷器和空氣開關，是通用的過電流保護方法?？焖偃蹟嗥骺砂搭~定工作電流的1.2倍選擇，一般小容量可選用保險絲。特別注意負載短路，是造成SSR產品損壞的主要原因。
感性及容性負載，除內部RC電路保護外，建議采用壓敏電阻并聯在輸出端，作為組合保護。金屬氧化鋅壓敏電阻（MOV）面積大小決定吸收功率，厚度決定保護電壓值。交流220V的SSR，選用MYH12-430V的壓敏電阻；380V選用MYH12-750V壓敏電阻；較大容量的電機變壓器應選用MYH20或MYH2024通流容量大的壓敏電阻。選用原則是220V選用500V-600V壓敏電阻，380V時可選用800V-900V壓敏電阻。
固態繼電器的保養方法
1. 在選用小電流規格印刷電路板使用的固態繼電器時，因引線端子為高導熱材料制成，焊接時應在溫度小于250℃、時間小于10S的條件下進行，如考慮周圍溫度的原因，必要時可考慮降額使用，一般將負載電流控制在額定值的 1/2以內使用。
2. 各種負載浪涌特性對固態繼電器SSR的選擇
被控負載在接通瞬間會產生很大的浪涌電流，由于熱量來不及散發，很可能使SSR內部可控硅損壞，所以用戶在選用繼電器時應對被控負載的浪涌特性進行分析，然后再選擇繼電器。使繼電器在保證穩態工作前提下能夠承受這個浪涌電流，選擇時可參考表2各種負載時的降額系數（常溫下）。
如所選用的繼電器需在工作較頻繁、壽命以及可靠性要求較高的場合工作時，則應在表2的基礎上再乘以0.6以確保工作可靠。
一般在選用時遵循上述原則，在低電壓要求信號失真小可選用采用場效應管作輸出器件的直流固態繼器；如對交流阻性負載和多數感性負載，可選用過零型繼電器，這樣可延長負載和繼電器壽命，也可減小自身的射頻干擾。如作為相位輸出控制時，應選用隨機型固態繼電器。
3. 使用環境溫度的影響
固態繼電器的負載能力受環境溫度和自身溫升的影響較大，在安裝使用過程中，應保證其有良好的散熱條件，額定工作電流在10A以上的產品應配散熱器，100A以上的產品應配散熱器加風扇強冷 。在安裝時應注意繼電器底部與散熱器的良好接觸 ，并考慮涂適量導熱硅脂以達到最佳散熱效果。
如繼電器長期工作在高溫狀態下（40℃~80℃）時，用戶可根據廠家提供的最大輸出電流與環境溫度曲線數據，考慮降額使用來保證正常工作。
4. 過流、過壓保護措施
在繼電器使用時，因過流和負載短路會造成SSR固態繼電器內部輸出可控硅永久損壞 ，可考慮在控制回路中增加快速熔斷器和空氣開關予以保護型（選擇繼電器應選擇產品輸出保護，內置壓敏電阻吸收回路和RC緩沖器，可吸收浪涌電壓和提高 dv/dt耐量）；也可在繼電器輸出端并接 RC吸收回路和壓敏電阻（MOV）來實現輸出保護。選用原則是220V選用500V-600V壓敏電阻，380V時可選用800V-900V壓敏電阻。
5. 繼電器輸入回路信號
在使用時因輸入電壓過高或輸入電流過大超出其規定的額定參數時，可考慮在輸入端串接分壓電阻或在輸入端口并接分流電阻，以使輸入信號不超過其額定參數值。
6 在具體使用時，控制信號和負載電源要求穩定，波動不應大于10%，否則應采取穩壓措施。
7. 在安裝使用時應遠離電磁干擾，射頻干擾源，以防繼電器誤動失控。
8. 固態繼電器開路且負載端有電壓時，輸出端會有一定的漏電流，在使用或設計時應注意。
9. 固態繼電器失效更換時，應盡量選用原型號或技術參數完全相同的產品，以便與原應用線路匹配，保證系統的可靠工作。
