RXSF1雙掉牌信號繼電器用途

RXSF1雙掉牌信號繼電器用于電力系統二次回路及工業自動化控制回路中 , 作故障指示及報警之用 。

RXSF1雙掉牌信號繼電器特點

2.1繼電器體積小,在最小的安裝外殼內裝有二個獨立的信號繼電器。

2.2信號牌顯示清晰,每一個繼電器有三付觸點。

2.3繼電器上的能牌可以脫卸,因此可印上所需的文字。

RXSF1雙掉牌信號繼電器動作原理

RXSF1雙元件信號繼電器是在一個最小外殼內裝有二個獨立的信號繼電器。該繼電器為電磁拍合式結構,由電磁系統,接觸系統及信號顯示三部分組成。當繼電器動作時信號牌靠重力自然掉牌顯示,信號為四條橫條顯示。顏色有紅、黃受光色二種.顯示清晰視角寬廣。信號消失時,觸點自然復回,信號牌有手動復歸及自動復歸二種,外殼采用引進的Combiflex凸出式模數化插入結構。

RXSF1雙掉牌信號繼電器技術參數

4.1動作值:電壓型≤70%額定電壓;電流型為90%額定電流。

4.2返回值: >2%額定電壓或電流。

4.3動作時間:電壓型30ms,電流型2倍額定電流時為15ms。

4.4線圈功耗:電壓型<1.5W,電流型<0.2W。

4.5電流型線國能長期通入250%額定電流。

4.6 電流型動作掉牌的最短脈沖時間為50ms。

4.7觸點能力與RXMA1型相同。

4.8絕緣耐壓: 50Hz, lmin, 2kV。

4.9沖擊電壓: 5kV。

4.10能承受5-15Hz中等震級的地震波沖擊

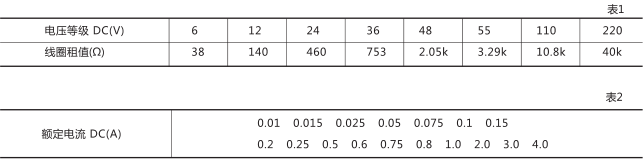

4.11額定電壓、額定電流及線圈阻值。

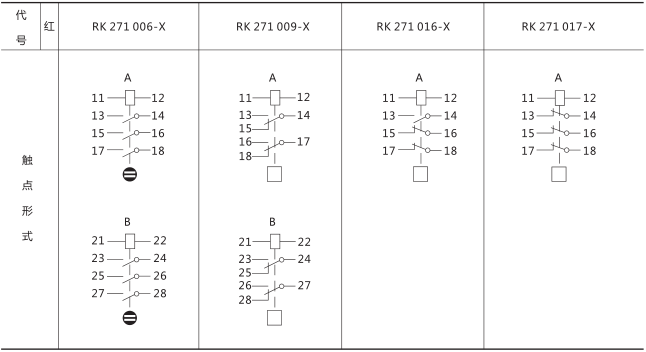

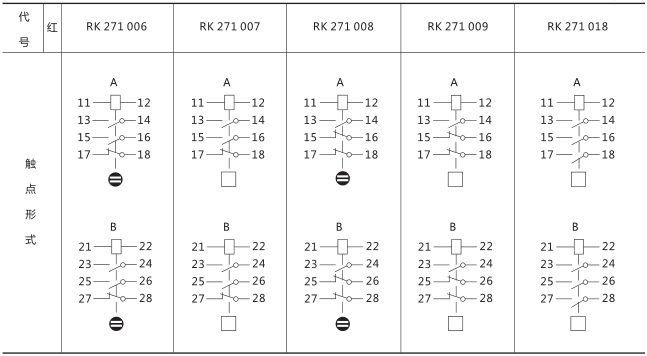

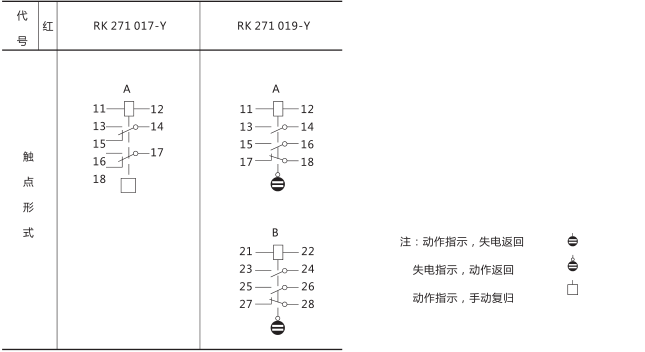

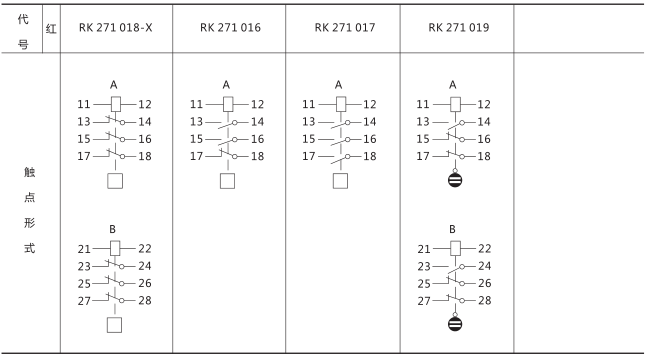

4.12觸點形式及代號

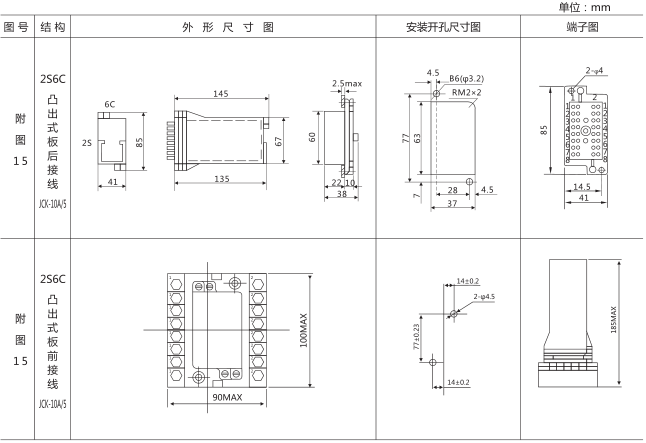

RXSF1雙掉牌信號繼電器外形及安裝尺寸
