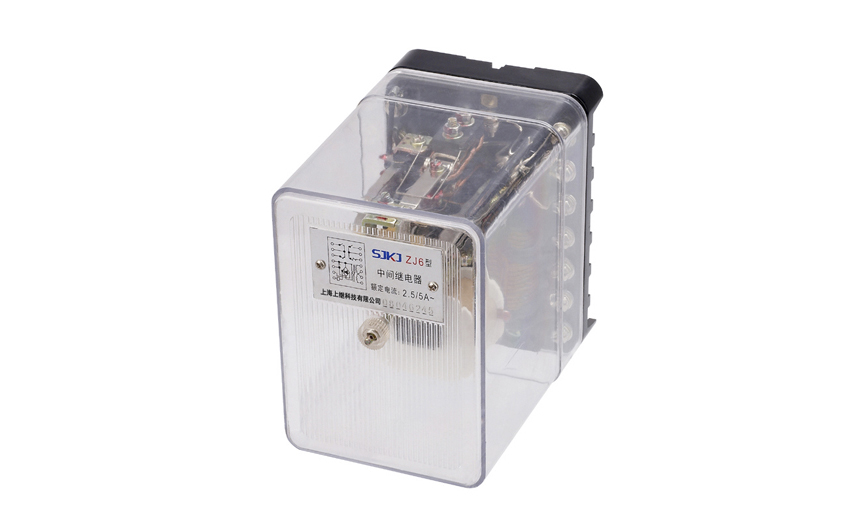

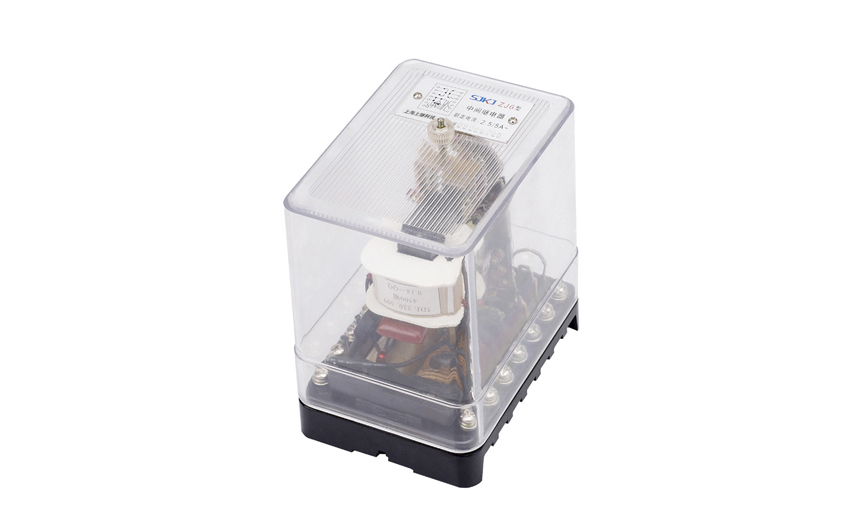

ZJ5中間繼電器用于交流操作繼電保護裝置中作為輔助繼電器，直接接于電流互感器二次回路中并由其它繼電器接點控制。
ZJ5中間繼電器應用范圍
ZJ5中間繼電器用于交流操作繼電保護裝置中作為輔助繼電器，直接接于電流互感器二次回路中并由其它繼電器接點控制。
ZJ5中間繼電器主要技術數據
●額定動作電流：2.5A、5A。
●長期工作電流：10A。
●動作時間：不大于0.05s。
●功率消耗：不大于6VA。
●接點形式：ZJ5四常開、ZJ6一切換一強力切換。
●如被控電路系由變流器供電，且當電流為3.5A時，其阻抗不大于4.5Ω，強力切換接點在電流到150A的情況下，能分流斷開跳閘線圈。
為消除當常閉接點沒有閉合好時可能引起開關誤動作，強力切換接點采用圖1接法。
●一般接點容量：當交流電流小于2.5A和電壓低于220V時能斷開450VA；當交流電流小于15A和電壓小于220V時能接通1000VA。長期接通電流為5A。
ZJ5中間繼電器內部接線圖及外引接線圖(正視圖)
ZJ5中間繼電器安裝及開孔尺寸
